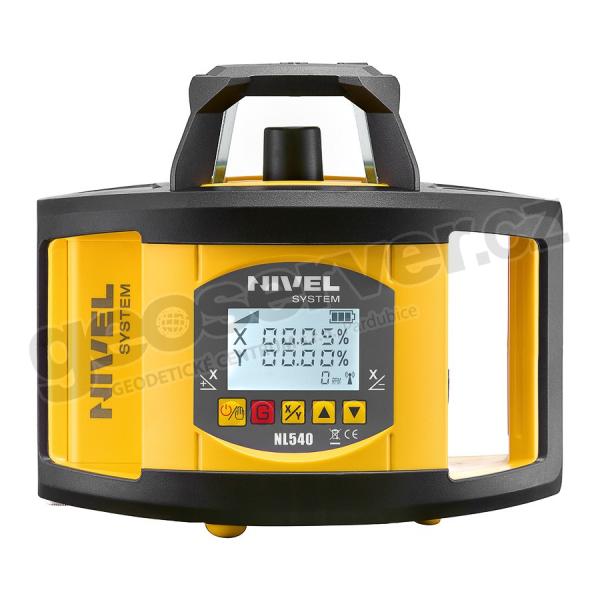

NL540 - víceúčelový nivelační přístroj s červeným laserovým paprskem a digitálním určováním svahů

Nivel System NL540 je výceúčelový laserový nivelační přístroj poskytující univerzální využití ve stavebnictví - práce mohou být prováděny uvnitř, a díky senzoru také vně budovy. Přístroj vyznačuje horizontální, vertikální (po otočení přístroje o 90°) a nakloněné roviny a navíc díky olovnici určuje vertikálu a pravé úhly. Silnou stránkou NL540 je jeho odolnost a výkonné baterie Li-ion, které umožňují několik hodin nepřetržité práce v terénu. Zařízení zajišťuje vysokou přesnost realizovaných prací, dokonce i na velké vzdálenosti a v obtížných terénních podmínkách. Je uživatelsky přívětivé díky intuitivnímu rozhraní a možnosti ovládání za pomoci dálkového ovladače.

vše lze vidět pouhým okem - červená barva laseru je natolik intenzivní, že je paprsek, promítaný na objekt, dobře vidět i ze vzdálenosti několika desítek metrů od stanoviska

ještě větší rozsah práce - práci v otevřeném prostoru ve vzdálenosti 500 m (průměr) umožňuje laserový senzor, který zlepšuje nivelaci a zvyšuje její přesnost

práce s nakloněnou rovinou - laserový paprsek lze naklánět jedním nebo dvěma směry v rozsahu ±5 %, díky čemuž probíhá stanovení svahů digitálně a bez nutnosti přepočítání výšky jednotlivých stanovisk

laser v jakémkoli směru - hlavice vysílající horizontální paprsek navíc vyznačuje laserovou čáru, která usnadňuje určení laserové roviny kolmo k dané čáře

rychlé samovyrovnání - kompenzátor rychle a přesně vyrovnává přístroj a alarm 'otřesu' zabraňuje provedení chybných měření při špatném vyrovnání přístroje

ovládání jednou osobou - obsluhu nivelačního přístroje a určení sklonu zvládne jedna osoba

dálkové ovládání - parametry laseru je možné změnit pomocí dálkového ovladače, který je součástí standardního vybavení

vše obsaženo v balení - nivelační přístroj je standardně dodáván s praktickým příslušenstvím (s laserovým senzorem, držákem laserové nivelační latě, dálkovým ovladačem, bateriemi Li-ion, laserovými brýlemi, laserovým terčem, nabíječkou a přepravním kufrem)

práce za každých podmínek - pevná rotační hlavice chrání nejdůležitější část přístroje před mechanickým poškozením a kryt přístroje (chráněný gumovým tělem před poškozením nárazy) splňuje normu IP54, která mu umožňuje pracovat v dešti a v zaprášeném prostředí





SNADNÉ A RYCHLÉ MĚŘENÍ

Nivelační přístroj NL540 disponuje funkcí automatického vyrovnání, po zapnutí se sám vyrovná a je ihned připraven k použití. Generovaný červený laserový paprsek je velmi dobře viditelný a když je promítán na zeď, vytváří referenci pro vodorovné nebo svislé práce. Laserový senzor a laserová nivelační lať tvoří přesnou nivelační sadu, měření jsou prováděna jednou osobou. Funkce skenování umožňuje zúžení zobrazeného paprsku v požadovaném rozsahu, čímž získáte referenční laserovou čáru pouze tam, kde provádíte práci.




UNIVERZÁLNÍ POUŽITÍ

Zařízení umožňuje pracovat s horizontálním i vertikálním paprskem. Rovina může být nakloněna jedním nebo dvěma směry, díky čemuž lze laser použít v takových pracích, jako je lití podlah nebo nivelace a příprava povrchu pod dlažební kostky, hřiště nebo silnice - se zajištěním odtoku vody v souladu s navrženými svahy. Během stavebních prací se hodí laserová olovnice, která je v ose rotační roviny generovaného laserového paprsku. Tato funkce zajistí přesné zaměření laserem v kolmých pracích nebo při přenosu bodů (olovnice se zobrazuje současně nahoru a dolů). Pro práci venku a ve větším rozsahu se používá laserový senzor, který zajišťuje možnost příjmu signálu v rozsahu 500 m (pracovní průměr). Různé rychlosti otáčení hlavice umožňují použití laseru při instalačních pracích uvnitř budovy a i během řízení strojů, kde jsou vyžadovány vyšší rychlosti (600 ot./min).



PŘESNÉ A SPOLEHLIVÉ ZAŘÍZENÍ

Nivelační přístroj je vyroben na základě elektronického kompenzátoru, který eliminuje vibrace a zajišťuje přesné vyrovnání laserové roviny. Elektronický kompenzátor je v porovnání s magnetickým kompenzátorem mnohem přesnější, zejména v případě stavebních měření, kde může terén vibrovat v důsledku práce těžkých zařízení. Právě proto získáte díky NL540 spolehlivé a přesné výsledky měření. Zařízení je odolné vůči prachu a vodě na základě normy IP64. Rotační hlavice přístroje je navíc chráněna skleněným korpusem a gumový laserový kryt chrání laser před poškozením v důsledku nárazu.



SNADNÉ OVLÁDÁNÍ

NL540 disponuje intuitivním ovládacím panelem. Řízení funkcí, včetně zaznamenání svahů, se provádí digitálně. (MENU s LCD). Laserové funkce lze ovládat jak z paluby přístroje, tak i pomocí dálkového ovladače s LCD. Laser může být napájen dobíjecími bateriemi Li-ion nebo přímo ze sítě. Celá sada je doplněna o kompaktní kryt, díky kterému máte laser ihned po ruce a je snadné ho nainstalovat na místě nebo během přepravy.

SPECIFIKACE

Zdroj světla červený laser (635 nm), třída 2

Přesnost ±1,0 mm/10 m

Provozní rozsah 500 m (s laserovým senzorem)

Náklon rovin ±10 % (osa X, osa Y), digitálně

Skenování 0-10°-45°-90°-180°

Dálkový ovladač ano, s LCD

Rozsah samovyrovnání ±5°

Napájení DC 4,8V, (1000mA), Li-ion 7,4V (4000mAh)

Provozní doba cca 50 hodin

Třída odolnosti IP54

Provozní teplota -20 °C až +50 °C

Rozměry 206 x 206 x 211 mm

Hmotnost 3,0 kg
